编辑器扩展一

inspector面板

使用EditorGUILayout进行绘制，Editor文件下

成员变量的显示

在成员变量前使用Attribute修改该变量，使其可以在inspector面板上进行序列化

• [SerializeField]：一般修饰 private和protected 变量，来达到序列化私有和保护变量的目的，从而可以在Inspector面板中显示和编辑。防止仅仅想让其在Inspector面板中显示而导致public变量滥用。
• [NonSerialized]：一般修饰public变量，来达到不被序列化的目的，且不在Inspector面板中显示。
• [HideInInspector]：一般修饰public变量，来达到不在Inspector面板中显示的目的
• [Serializable]：用在类的前面，表示该类可被序列化

总结

• 被序列化的值可以在Inspector面板上显示，反之则不能。变量本身通过访问权限可以知道是否被序列，在此之外还可以使用[SerializeField] [NonSerialized] [Serializable] 这几个Attribute改变序列化与不被序列化。
• 被序列化的值也可以不在Inspector面板中显示，使用[HideInInspector]特性来隐藏。
• 不被序列化的值是不可以在Inspector面板中显示的。

自定义的inspector面板

CustomEditor

就是告诉编辑器要对该类所在的inspector面板进行操作

用法

//用于对LookAtPoint组件所在inspector面板进行扩展
[CustomEditor(typeof (LookAtPoint))]

OnInspectorGUI

用于实现扩展功能，比如说label,Toggle等功能，只能在该方法先实现

using UnityEditor;
public class EditorScritp : Editor {
    public override void OnInspectorGUI()
    {

        GUILayout.Label("This is a Label in a Custom Editor");
    }
}

上面完整代码

using UnityEditor;
//用于对LookAtPoint组件所在inspector面板进行扩展  LookAtPoint非Editor脚本，而是常用组件脚本
[CustomEditor(typeof (LookAtPoint))]
public class EditorScritp : Editor {
    public override void OnInspectorGUI()
    {

        GUILayout.Label("This is a Label in a Custom Editor");
    }
}

效果如下

CanEditMultipleObjects

用于选中多个物体在同一类型组件上修改

用法

和CustomEditor一样，放在类上面

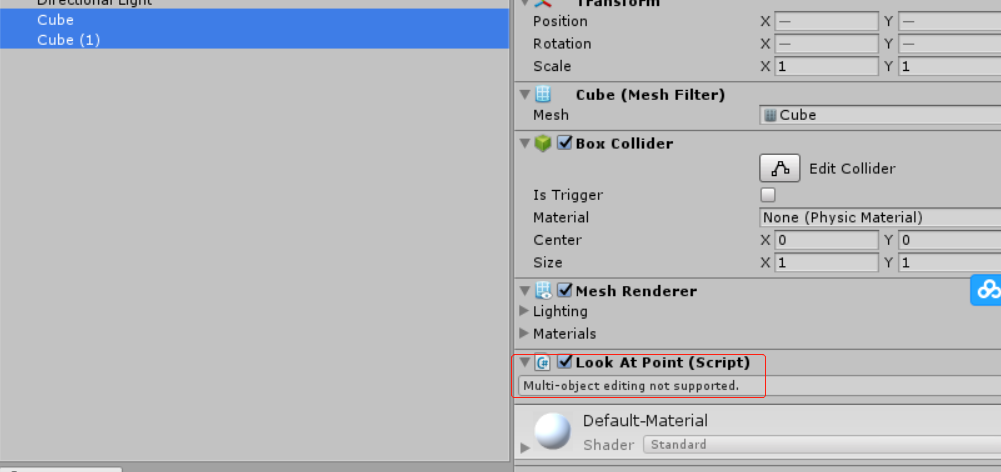

没添加情况下

选择多个不会显示输入框

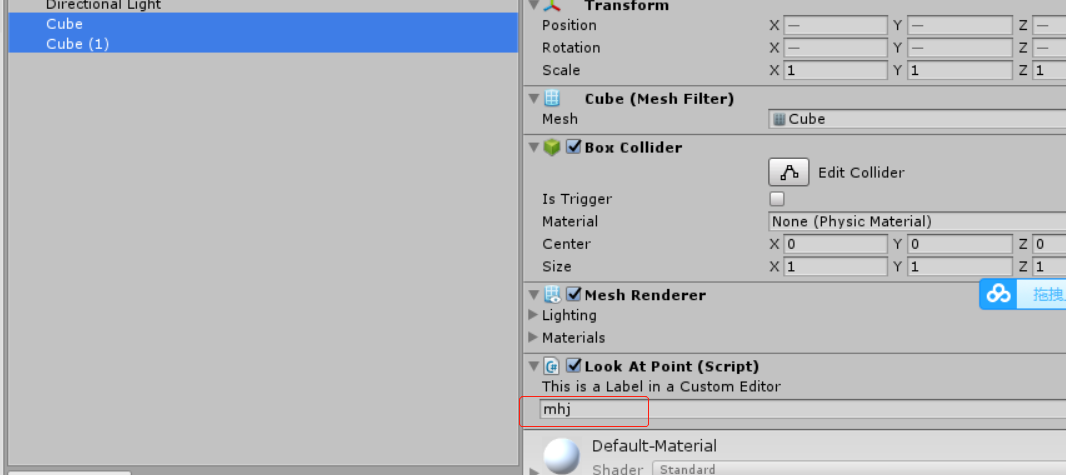

添加了情况下

属性

常用于显示在inspector面板的，平常只能定义一些常用属性，使用编辑器扩展可以定义多种样式，比如说：纹理，展示图片等
分成两个脚本，继承自MonoBehaviour用于定义属性，继承自Editor类用于定义显示样式

SerializedProperty/SerializedObject

SerializedProperty：用于对属性进行编辑
SerializedObject：对修改的属性进行刷新等操作
两者搭配使用

数组/List

PropertyField

通过PropertyField简单显示数组或者集合，通过EditorGUILayout访问

//继承自MonoBehaviour
[ExecuteInEditMode]         //让脚本在编辑模式下也可以运行
public class LookAtPoint : MonoBehaviour {

    //序列化
    [SerializeField]
    public int[] intArray;
    [SerializeField]
    public List<string> stringList;

}

//继承自Editor
[CustomEditor(typeof (LookAtPoint))]
public class EditorScritp: Editor
{

    private SerializedProperty intArray;
    private SerializedProperty stringList;

    private void OnEnable()
    {
        //按照名称查找属性
        intArray = serializedObject.FindProperty("intArray");
        stringList = serializedObject.FindProperty("stringList");
    }

    public override void OnInspectorGUI()
    {
        //更新序列化的显示方式
        serializedObject.Update();
        //绘制样式
        EditorGUILayout.PropertyField(intArray, true);
        EditorGUILayout.PropertyField(stringList, true);
        //对修改的属性进行应用
        serializedObject.ApplyModifiedProperties();
    }
}

效果如下

ReorderableList

实现可排序列表，可通过鼠标拖动，修改列表元素的排列顺序，注意其命名空间为UnityEditorInternal
由于其是内部使用，所以没有记录早Unity文档里

[ExecuteInEditMode]         //让脚本在编辑模式下也可以运行
public class LookAtPoint : MonoBehaviour {

    [SerializeField]
    public List<string> stringArray;


}

using UnityEditor;
using UnityEditorInternal;
using UnityEngine;

[CanEditMultipleObjects]
[CustomEditor(typeof (LookAtPoint))]
public class EditorScritp: Editor
{

    private SerializedProperty stringArray;
    private ReorderableList _stringArray;

    private void OnEnable()
    {
        //按照名称查找属性
        stringArray = serializedObject.FindProperty("stringArray");
        _stringArray = new ReorderableList(serializedObject, stringArray, true, true, true, true);
        _stringArray.drawElementCallback = DrawNameElement;

    }

    //绘制元素 添加输入框
    private void DrawNameElement(Rect rect, int index, bool selected, bool focused)
    {
        SerializedProperty itemData = _stringArray.serializedProperty.GetArrayElementAtIndex(index);
        rect.y += 2;
        rect.height = EditorGUIUtility.singleLineHeight;
        EditorGUI.PropertyField(rect, itemData, GUIContent.none);
    }

    public override void OnInspectorGUI()
    {
        //更新序列化的显示方式
        serializedObject.Update();
        _stringArray.DoLayoutList();
        //对修改的属性进行应用
        serializedObject.ApplyModifiedProperties();


    }
}

效果如下

就可以实现拖动效果了
详情可查看底部文章链接

变量

公有方法

委托

PropertyDrawer

绘制列表元素，在OnGUI方法下使用
参考官网

Gizmos

是Scene场景的可视化调试或辅助工具。脚本放在Gizmos文件夹下，继承于monobehaviour类，通过OnDrawGizmo或者OnDrawGizmosSelected实现

• OnDrawGizmo：用于每帧调用，使用相对场景视图鼠标的位置
• OnDrawGizmosSelected：脚本附加的对象被选中时才会被调用。例如：可以绘制一个显示爆炸半径的球体

//在一个空的Object上绘制Cube
 //绘制效果一直显示
private void OnDrawGizmos()
{
    var color = Gizmos.color;
    Gizmos.color = Color.white;
    Gizmos.DrawCube(transform.position, Vector3.one);
    // Gizmos.color作为全局的静态变量，为了防止这里的color修改会对其他地方的绘制造成影响，所以在绘制完Gizmos的时候，将Gizmos.color修改为原先的值。
    Gizmos.color = color;
}

//绘制效果在选中对象时显示
private void OnDrawGizmosSelected()
{
    var color = Gizmos.color;
    Gizmos.color = Color.white;
    Gizmos.DrawWireCube(transform.position, Vector3.one);
    // Gizmos.color作为全局的静态变量，为了防止这里的color修改会对其他地方的绘制造成影响，所以在绘制完Gizmos的时候，将Gizmos.color修改为原先的值。
    Gizmos.color = color;
}

效果如下

特性

DrawGizmo，为任何组件使用Gizmo。是Editor下,

用法

放在方法上，满足条件则执行方法，方法为static
DrawGizmo(GizmoType gizmo, Type drawnGizmoType);

• 第一个参数：什么时候绘制
• 第二个参数：绘制的对象类型

[DrawGizmo(GizmoType.NotInSelectionHierarchy | GizmoType.Pickable)]
static void drawGizmo1(Light light, GizmoType gizmoType)
{
    Vector3 position = light.transform.position;

    Gizmos.DrawIcon(position + Vector3.up, "ninja.jpg");
}

什么时候绘制

常用方法

• Gizmos.DrawCube()：绘制实体立方体
• Gizmos.DrawWireCube()： 绘制立方体边框
• Gizmos.DrawRay()：绘制射线
• Gizmos.DrawLine()：绘制直线
• Gizmos.DrawIcon()：绘制Icon,Icon素材需要放在Gizmos文件夹中
• Gizmos.DrawFrustum()：绘制摄像机视椎体的视野范围

Scene视图

为Scenes视图添加功能，命名空间是using UnityEditor; OnSceneGUI方法内编写, Handles绘制句柄
如果想要绘制GUI，则必须要在BeginGUI、EndGUI的方法对中

using UnityEditor;
using UnityEngine;

[CanEditMultipleObjects]
[CustomEditor(typeof (LookAtPoint))]
public class EditorScritp: Editor {

    //获取SceneExt脚本对象
    private LookAtPoint _target { get { return target as LookAtPoint; } }

    private void OnSceneGUI()
    {
        //操作句柄
        Handles.Label(_target.transform.position, _target.transform.name + " : " + _target.transform.position);

        //绘制GUI的内容必须要在BeginGUI、EndGUI的方法对中
        Handles.BeginGUI();
        //设置GUI绘制的区域
        GUILayout.BeginArea(new Rect(50, 50, 200, 200));
        GUILayout.Label("Scene 扩展练习");
        GUILayout.EndArea();
        Handles.EndGUI();
    }

}

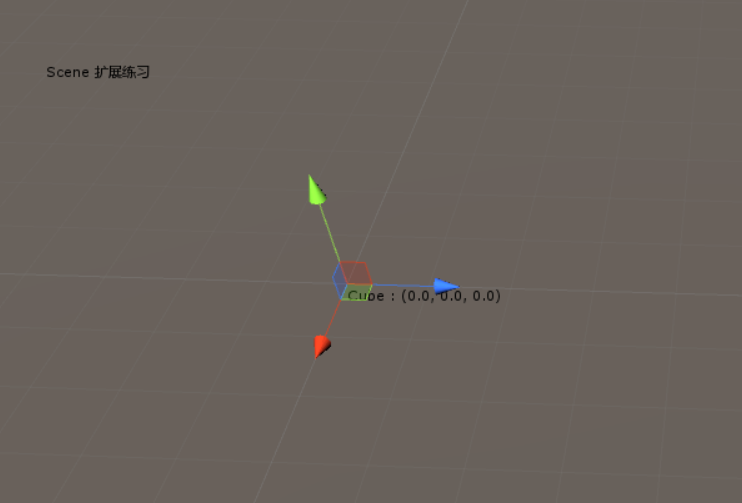

效果如下
