OcclusionArea介绍

遮挡剔除。通俗地讲，就是将距离相机当前位置最近的一组非透明物体完全遮挡（看不到）的物体，动态地禁用渲染（禁用渲染一些物体，游戏视图的渲染负担就会减轻，作品跑起来就会流畅一些），一般摄像机渲染先渲染远处的物体，后再渲染近处的物体

视锥体剔除

在Unity中3D类型的游戏，摄像机常设置的投影模式为透视投影(Perspective)，它具有近大远小，有距离之分。而这种模式下，摄像机视野的空间形态是一个四棱锥，Unity称为“棱锥”，Unity默认情况下，只会渲染视锥体(视野内)以内的物体，一般情况下我们看不到，但运行时会自动启动

如下图

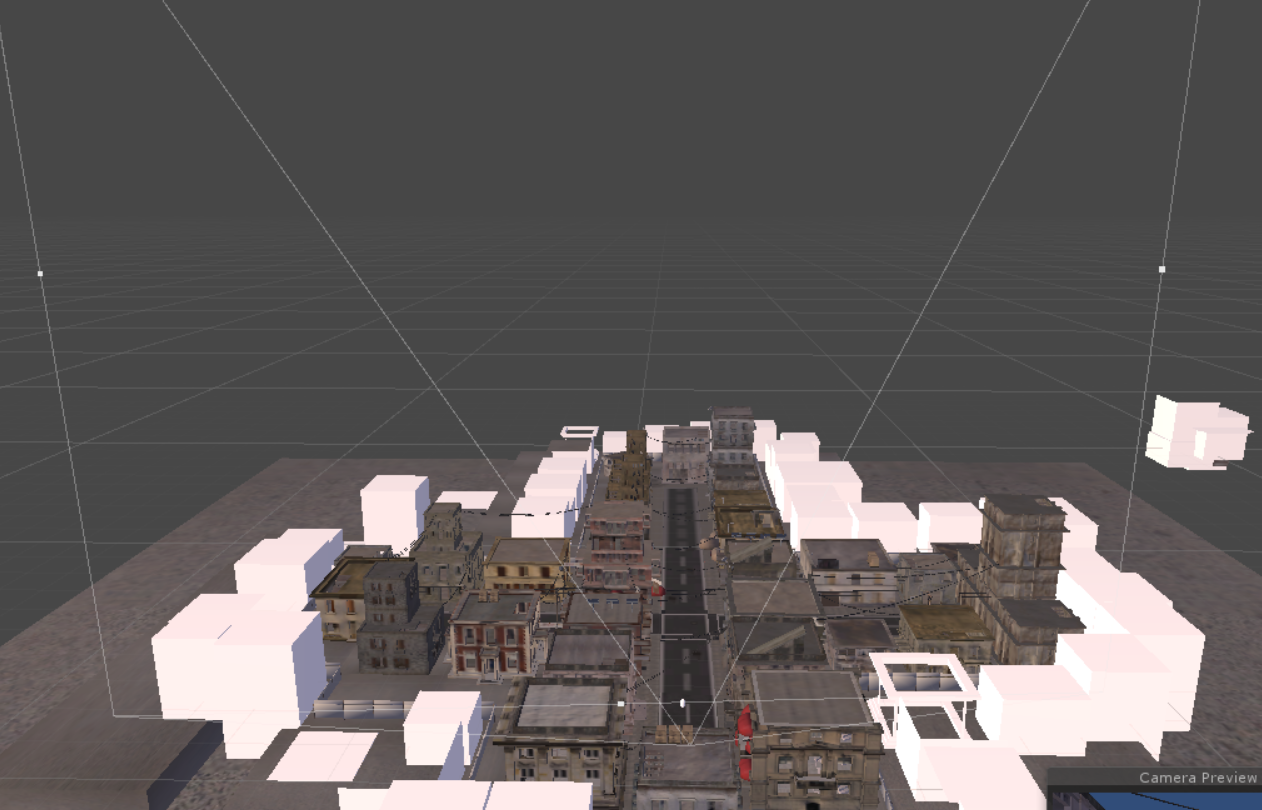

视锥体剔除效果展示

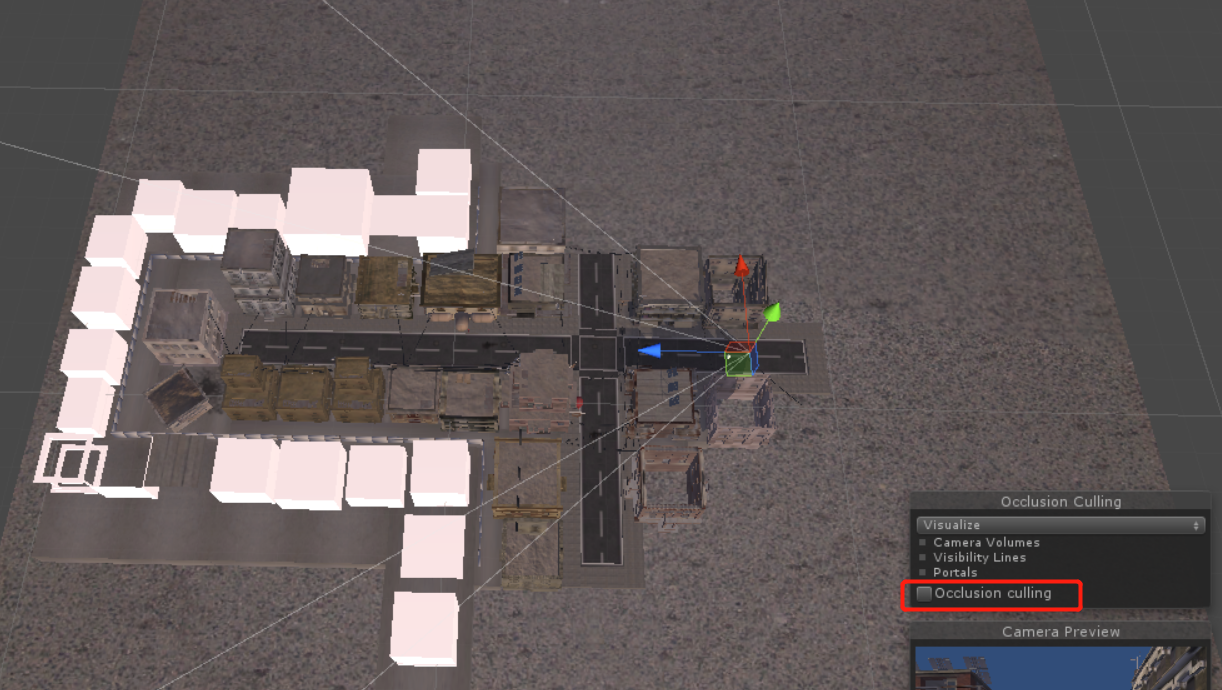

取消勾选Occlusion Culling面板(这个面板就是遮挡剔除，调出这个面板的方式，可查看遮挡剔除创建过程)下的Occlusion culling，就变成视锥体剔除


如图所示：视锥体移动前物体
摄像机移过去后

可以观察到视锥体外的物体没有被渲染出来

遮挡剔除

使用方法

1.设置摄像机的Occlusion Culling

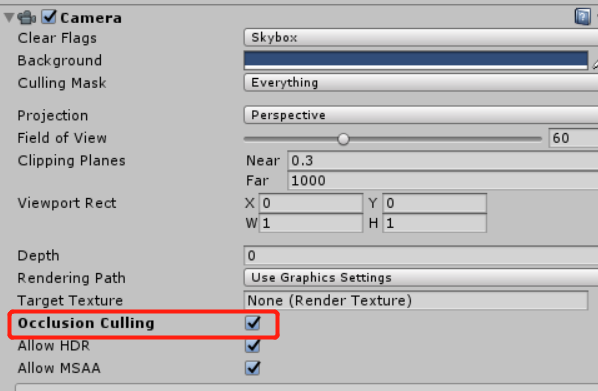

勾选摄像机的Occlusion Culling


2.打开Occlusion窗口

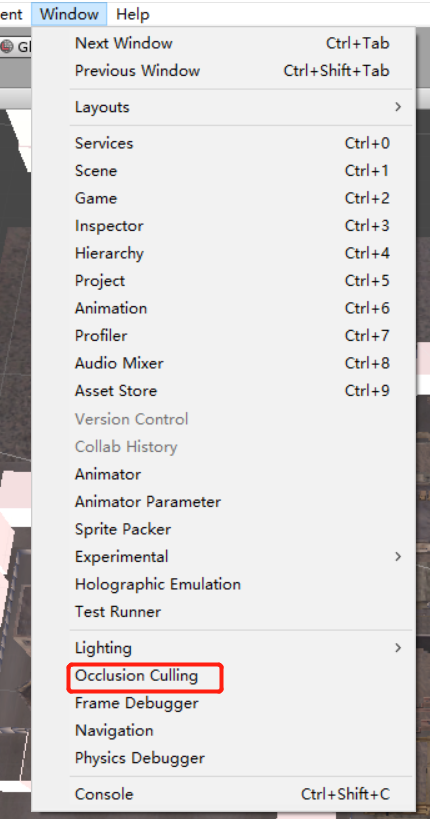

window->Occlusion Culling  或者window->Rendering->Occlusion Culling


3.创建Occlusion Area

在打开的Occlusion窗口->Object->Occlusion Area->Create New Occlusion Area，即可创建，Hierarchy可看见


4.设置Occlusion Area

Occlusion Area的大小范围就是遮挡的范围
返回Hierarchy进行设置

如下图：

绿色区域就是设置的Occlusion Area的大小，也就是可以进行遮挡的范围

5.对遮挡物进行烘培

这一幕和寻路好像😀

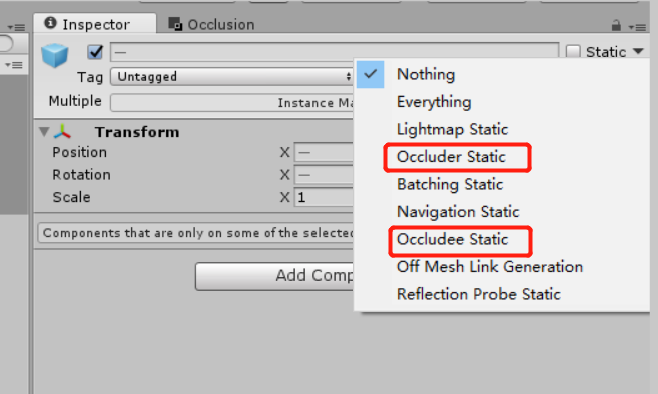

勾选所需要的遮挡物

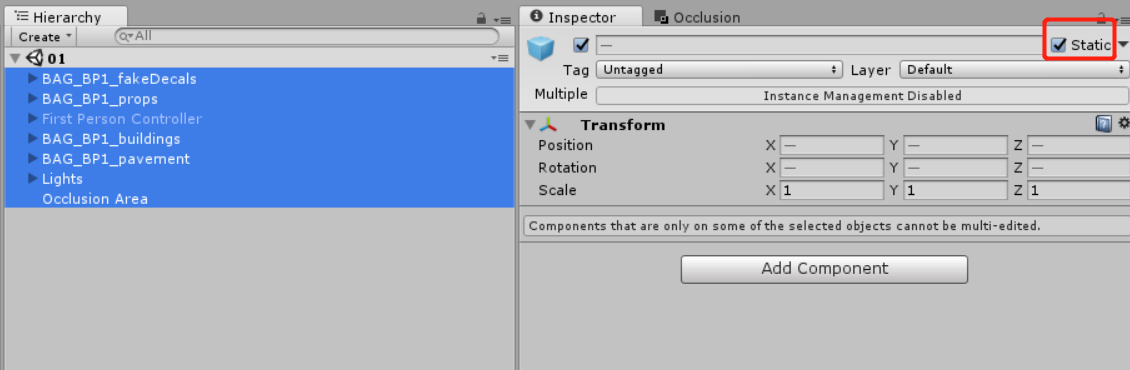

设置它们为Static


或者单独勾选Occluder Static和Occluder Static

Occluder Static：遮挡物
Occluder Static：被遮挡物
这两个最好都勾选

举个例子：

假如A B C三个立方体，排成一列， 摄像机在A的正前方,从摄像机的视角中看不到B和C，因为它俩被A挡住了。
如果这时候A是“遮挡物”，B和C是“被遮挡物”。那B和C就不会显示在场景中（不仅是摄像机看不见，而是完全不在场景中出现）。
但如果摄像机穿过A，而移动到B的正前方，B和C都会显示。为什么？因为B是“被遮挡物”，却没有被“遮挡物”挡住（此时作为遮挡物的A，在摄像机背面，并没有挡住B）
那C为何会显示呢？因为B只是“被遮挡物”，而不是“遮挡物”，所以它无法遮挡C。摄像机里看不到C，但C依然会显示在场景中。
如果此时把B同时勾选为“遮挡物”。那么C就不会显示了。


对设置的static的遮挡物进行烘培

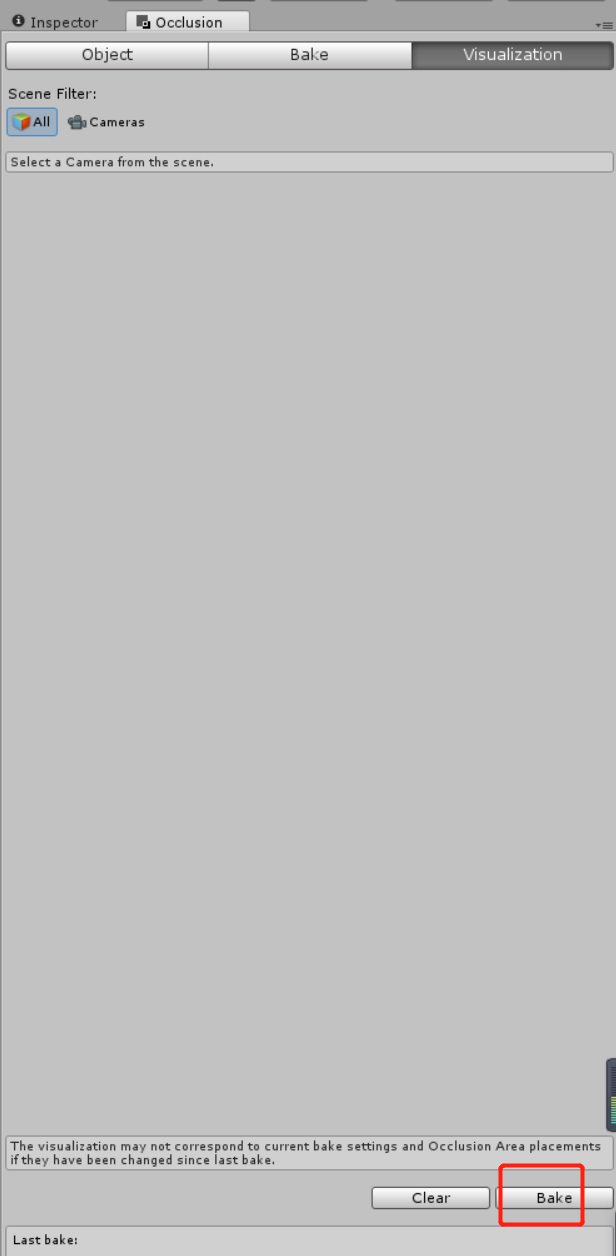

打开Occlusion面板->Blake。即可烘培。和寻路一样的😀


6.打开Scene的Occlusion Culling

可在不运行游戏的情况下，查看遮挡渲染效果。和上面棱锥体遮挡观察一样

打开Occlusion面板

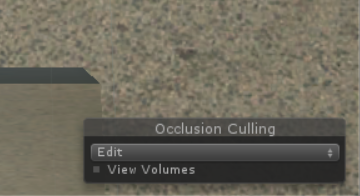

即可在Scene右下角上看到Occlusion Culling

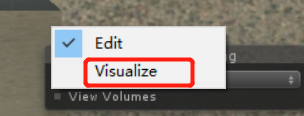

设置为Visualize


勾选Occlusion Culling

勾选Occlusion Culling就是遮挡剔除，不勾选就是上面的棱锥体剔除
勾选Camera Volumes可查看摄像机的范围


7.可以查看效果

点击摄像机(不需要运行哦)，即可查看遮挡剔除渲染效果。记得要一直打开Occlusion面板或者Scene右下角的Occlusion Culling显示，否则没效果哦

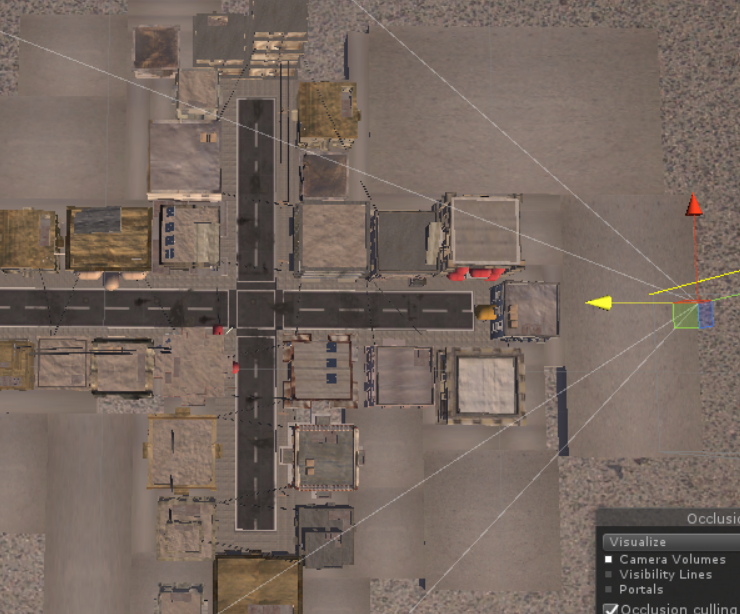

如图所示：为移动摄像机前

移动摄像机后
OcclusionArea17

遮挡剔除将会删除被更近的渲染器完全遮挡的渲染器。也就是说被遮挡物遮挡的事物不会被渲染出来。比如：你在室内，被墙遮挡(墙不透明)，室外的事物就不会被渲染出来

OcclusionArea部分功能讲解

Occlusion面板

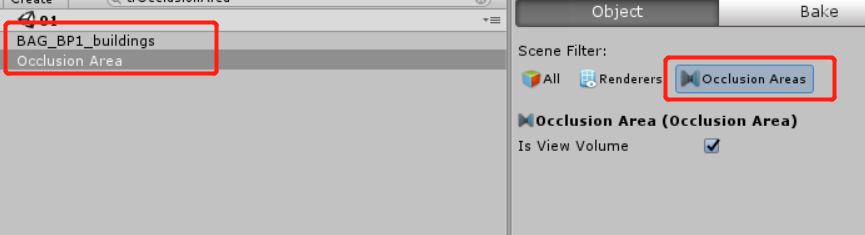

Oject选项卡

用以筛选 Hierarchy 窗口的内容。
比如选择Renderers，就会筛选包含Renderers组件的对象
选择Occlusion Areas筛选包含Occlusion Areas组件的对象，也可创建新的遮挡区域

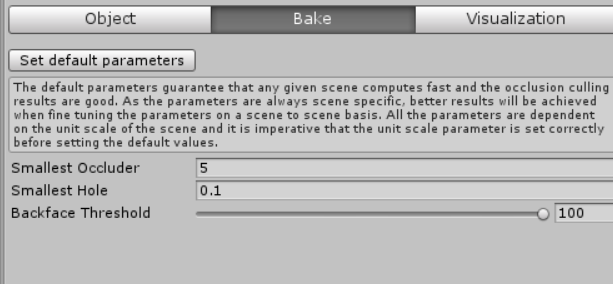

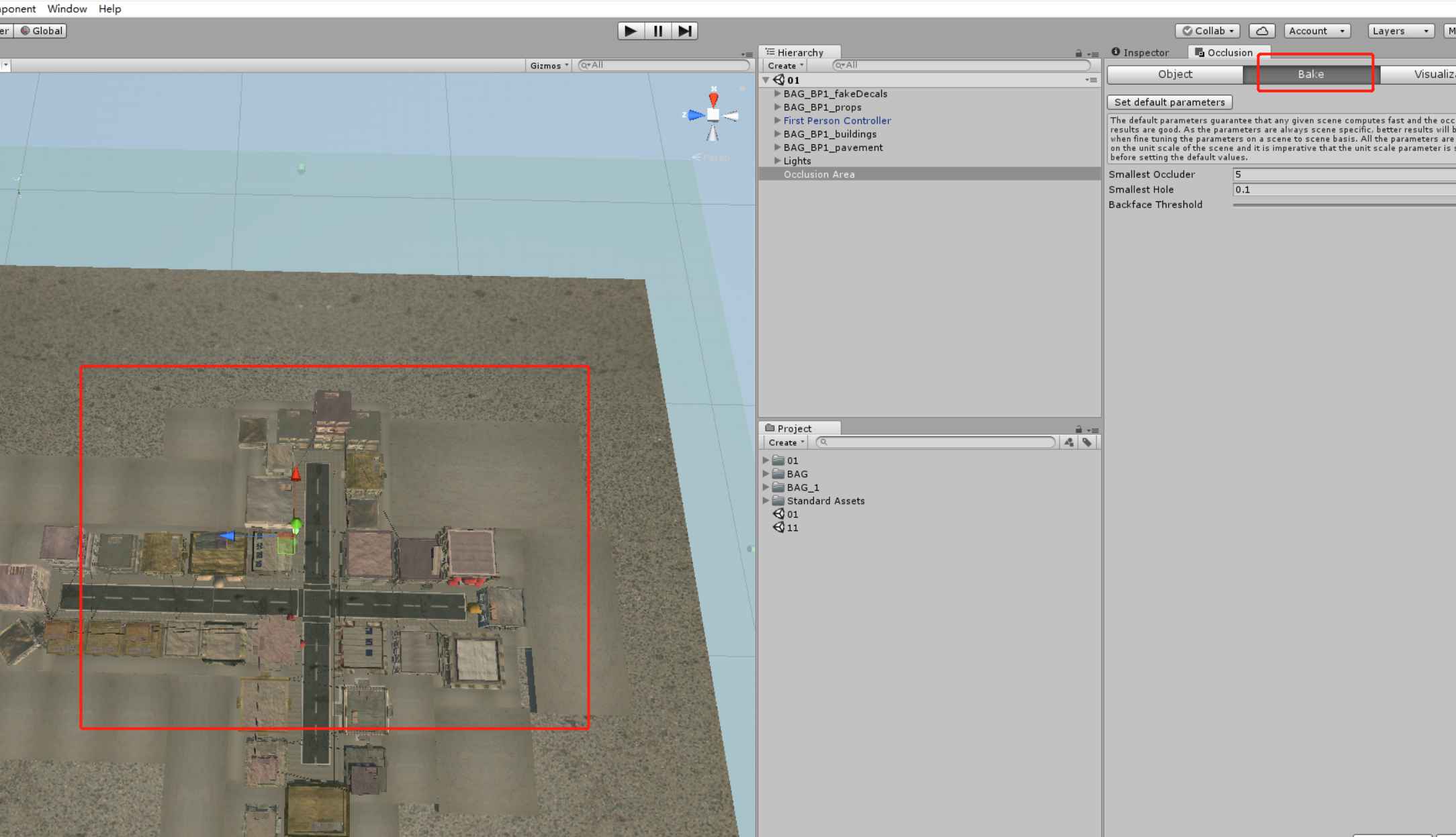

Bake选项卡

可以微调遮挡剔除烘焙过程的参数


  • Set Default Parameters：可将参数重置为默认值
  • Smallest Occluder：可以遮挡其他游戏对象的最小游戏对象的大小
  • Smallest Hole：摄像机可以看到的最小间隙
  • Backface Threshold：Unity的遮挡使用了一个数据大小的优化，通过测试背面来减少不必要的细节。100是最好

Visualization选项卡

当 Visualization 选项卡可见时，如果在 Scene 视图或 Hierarchy 窗口选择一个摄像机，则 Unity 将更新 Scene 视图，从所选摄像机的视角显示遮挡剔除的效果。

如下图：选择其他选项卡时，Scene试图变化

选择Visualization选项卡时

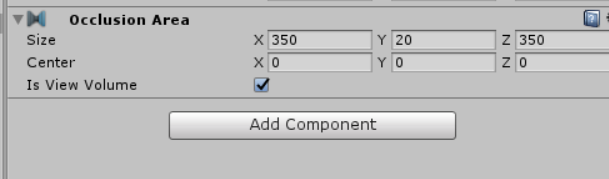

Occlusion Area组件

可以计算遮挡剔除系统中的视图体积，也是遮挡剔除功能实现的一部分


  • Size：设置遮挡区域的大小，就是场景中的绿色区域
  • Center：设置遮挡区域的中心
  • Is View Volume：启用这个遮挡剔除效果才会启动。用于计算遮挡剔除系统中的体积

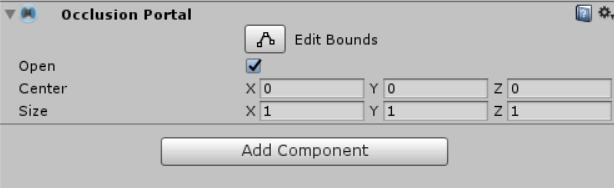

Occlusion Portal组件

用来实现Camera对密闭空间的动态可控性渲染
如：在室内的门窗上添加Occlusion Portal组件，设置好大小，就可以控制渲染室内的GameObject，打开门渲染，关门停止渲染。


  • Open：如果启用此属性，Occlusion Portal将打开并且不会遮挡渲染器。如果禁用此属性，Occlusion Portal将关闭并且会遮挡渲染器。
  • Center：设置Occlusion Portal的中心。默认值为 0,0,0。
  • Size：定义Occlusion Portal的大小。

当前就写到这.......😀
